HOME製品案内搬送・周辺機器バケットリフタ

製品の特徴製品の特徴製品の仕様

1
前工程機から連続して流れてくる固形剤をストックホッパに受け、1個で上下するバケットに移して運びます。
2
ストックホッパからバケットへの移しは、シャッタの開閉によります。このシャッタは搬送物を噛み込まない、特殊機構になっているため、前工程機の連続運転が可能です。
3
バケットの昇降動力伝達にはシャフト式のリニアアクチュータ※1または平ベルトを使用しております。平ベルト仕様はバケットの昇降室と駆動系スペースは分離して、その境を駆動用平ベルトで仕切っております。そのため錠剤から発生飛散した粉末は駆動系スペースに入り難く、また駆動系から発生するかもしれない異物をバケットの昇降室に出さない構造になっています。また、シャフト式リニアアクチュエータ仕様は無給油で清掃が容易です。
4
運転はソフトスタート・ダウン機能※2を備えていますから、搬送物を優しく運びます。
5
VC-02VH型は排出シュート先端に緩衝シュートを吊り下げて、これを昇降させ深容器に錠剤をソフトタッチで回収します。
  • ※1 リニアモーターによる往復駆動装置です。
  • ※2 過大な突入電流を防止し、オーバーシュートを起こさないようにする機能です。
    なだらかに立ちあげ、ショックレスに停止させます。

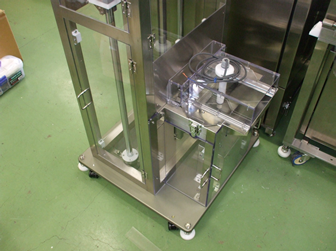

1 ストックホッパ
ストックホッパ

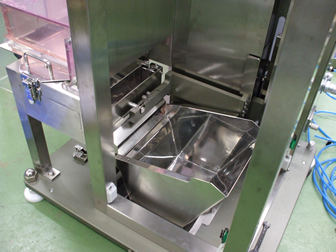

1 ダミー
バケット

製品の仕様製品の特徴製品の仕様

型式

VC-01BF/VC-02BF/VC-01/VC-02/VC-05/VC-02VH

仕様

型式 VC-01BF型 VC-02BF型 VC-01・02・05型 VC-02VH型
搬送能力 1L/分 2L/分 1L〜7.5L/分 3L/分
渡し先高さ 3000mmそれ以上も可 -
受取高さ 350mm 400mm -
駆動方法 モータ・タイミングベルト モータ・リニアアクチェータ
所要動力 90W 60W〜100W 90W×2
所要面積 600mm×600mm 600mm×700mm -
重量 180kg 200kg -
